普通液壓板料折彎壓力機故障診斷與維修

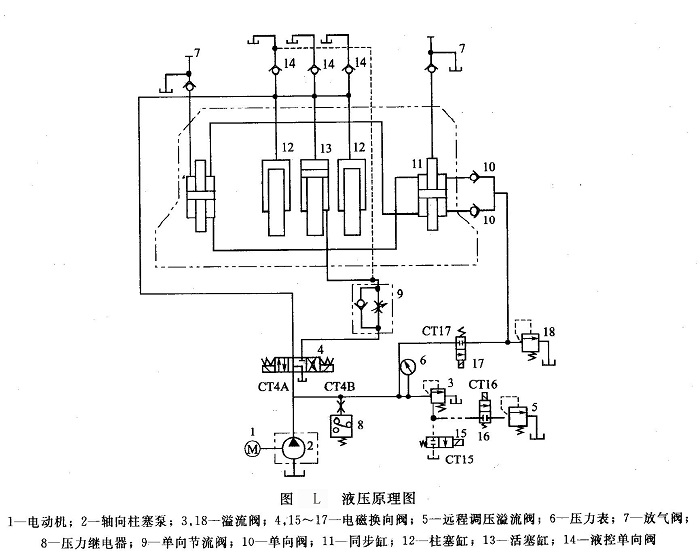

WB67Y160T型普通液壓板料折彎壓力機應用廣泛，液壓原理圖見圖L，故障分析與排除方法如下。

(1)滑塊不動作，但能靠自重下行

    ①軸向柱塞泵不能供給壓力油：a．油箱缺油；b．電機未能啟動，檢修啟動按鈕、交流接觸器和熱繼電器以及電機；c．柱塞泵本身出現故障，拆檢或更換柱塞泵。

    ②主油路溢流閥故障，可能是阻尼孔堵塞、調整不當、彈簧折斷或閥芯生銹卡死。需調整、檢修或更換溢流閥。

(2)滑塊不平行

    ①平衡缸內有空氣旋緊放氣閥7的手輪放氣、充油，排除空氣后，旋松放氣閥。

    ②放氣閥7有泄漏拆檢放氣閥錐面的密封，修復或更換放氣閥。

    ③單向閥10有內漏拆檢單向閥錐面的密封，研磨錐面密封面，以線接觸為佳或更換單向閥。

④平衡缸活塞桿頭部斜鐵緊固螺釘松動檢查及緊固活塞桿頭部斜鐵緊固螺釘。

(3)滑塊不能下行

    ①電磁換向閥4不能換向  a．CT4A不動作，檢查電路、修理或更換CT4A;b．CT4A殼體固定螺釘松動，檢查并擰緊；c．換向閥閥芯卡滯，清洗、研磨或更換滑閥。

    ②單向節流閥9閥芯卡死或關死檢修清洗。

(4)滑塊只下不上

    ①電磁換向閥4不能換向  a．閥芯卡滯，清洗研磨或更換滑閥；b．CT4B不動作或殼體固定螺釘松動，檢查電路、修理或更換CT4B、擰緊殼體固定螺釘。

    ②液控單向閥14不能打開、閥芯卡死檢修、清洗或更換。

    ③壓力繼電器故障可能是彈簧調得松，順時針旋緊壓力繼電器手輪，壓緊彈簧。

④活塞缸13活塞密封圈磨損嚴重  更換密封圈。

(5)滑塊回程速度慢且壓力又很高

    ①電磁換向閥4有故障可能是CT4B殼體固定螺釘松動或閥芯推桿磨損，擰緊CT4B殼體固定螺釘，清洗、檢修閥芯推桿或更換滑閥。

②液控單向閥14有故障，閥芯卡死，回油不暢檢修、清洗或更換液控單向閥。

(6)滑塊向下速度慢

①充油壓力太高  旋緊放氣手輪，重新調整充油壓力。

②單向節流閥9的節流閥調整不當或閥芯卡滯檢修、清洗，重新調整節流閥開口量。

(7)滑塊到下死點時有牽動現象

①充油壓力太低檢查、調整充油壓力。

②同步缸活塞桿頭部斜鐵緊固螺釘松動緊固斜鐵緊固螺釘。

(8)當系統壓力降到壓力繼電器所調復回值時滑塊不能自動回程

①壓力繼電器8因本身或控制電路故障未能發信，CT4B未能通電或損壞，電磁換向閥4閥芯卡滯而不能換向  逐一檢查并排除。

②CT15、CT16未能斷電或閥芯卡滯檢查、修理控制電路，清洗、研磨或更換滑閥。

(9)系統無主壓力

①溢流閥3發生故障，阻尼孔堵塞、調整不當、彈簧折斷、閥芯錐面密封不好或閥芯卡死清洗、研磨、調整、檢修或更換溢流閥。

②電磁換向閥15有故障，閥芯卡滯清洗、研磨或更換滑閥。

(10)遠程調壓不起作用

①電磁換向閥16不能換向，CT16不能動作、閥芯卡滯或CT16電磁鐵殼體固定螺釘松動檢查電路，修理或更換CT16，清洗、研磨或更換滑閥，緊固電磁鐵殼體固定螺釘。

②遠程調壓溢流閥5出現故障，阻尼孔堵塞、彈簧折斷、閥芯卡死或錐面密封不好清洗、研磨、更換彈簧或更換溢流閥。
