螺桿泵的典型結構

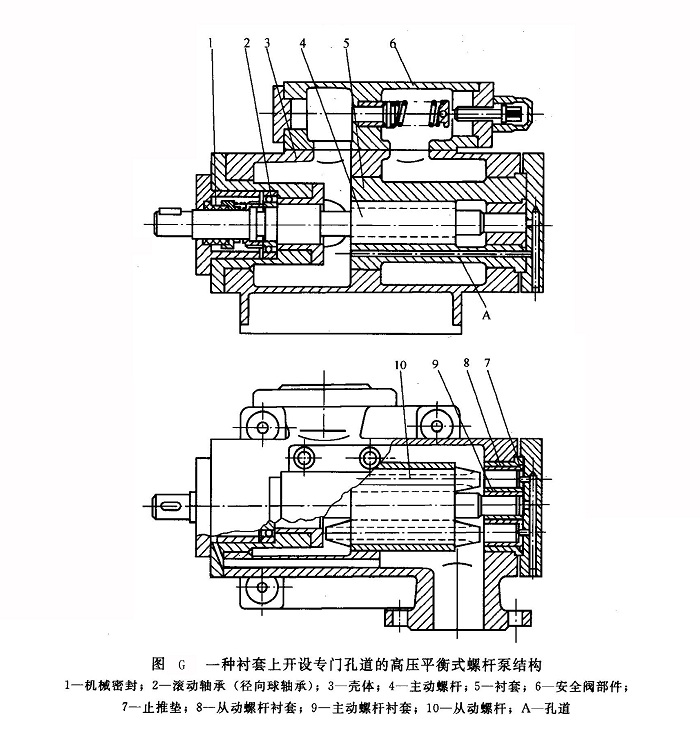

圖G所示為一種襯套上開設專門孔道的高壓平衡式三螺桿的螺桿泵結構。外套上開設的專門孔道A將高壓腔的液體引入螺桿底部的平衡活塞處。主動螺桿4從高壓腔伸出，通過徑向球軸承2支承，以承受主動螺桿剩余軸向力和固定其位置。在主動螺桿高壓端設有直徑較大的臺肩，還采用了高壓止推軸承卸荷結構。

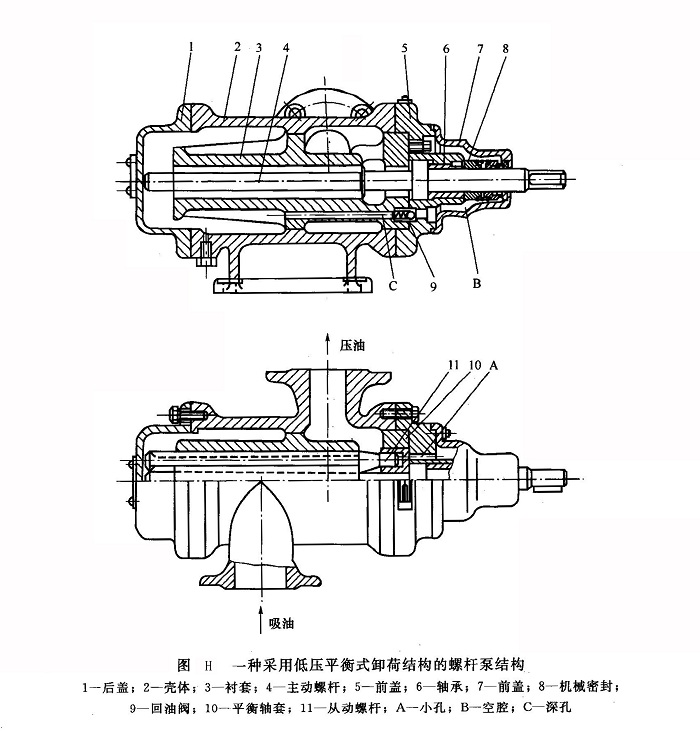

圖H所示為采用低壓平衡式卸荷結構的螺桿泵結構。處于高壓腔的螺桿平衡活塞的端部腔室經小孔A、前蓋7的空腔B、回油閥9、襯套深孔C與低壓腔相通，使螺桿的軸向力得到平衡。其中回油閥9的作用是使平衡活塞的端部腔室及空腔B保持較小的背壓，以免該處和吸油腔一樣處于真空狀態，使該處滑動軸承的潤滑油膜遭到破壞。

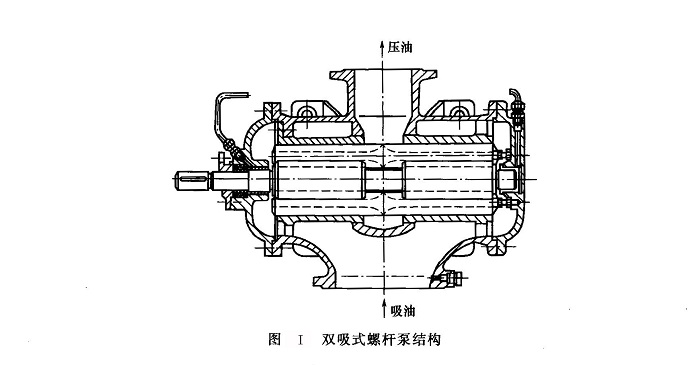

圖I所示為雙吸式螺桿泵結構。為了使軸端便于密封并減小伸出端所引起的不平衡力，通常都是兩邊吸油中間排油，軸向力基本上得到平衡。未平衡的只是軸伸出端由于大氣壓力與吸入腔的壓差所引起的力。
