葉片泵的性能參數

    葉片泵的主要性能有壓力、排量、轉速、效率和壽命等，主要結構參數有定子滑道曲面的長、短半徑（雙作用葉片泵）

    (1)壓力  單作用變量葉片泵的工作壓力一般不超過17.5MPa。雙作用定量葉片泵的最高工作壓力現已達28～30MPa，略低于齒輪泵。凸輪轉子葉片泵的工作壓力可達21MPa。

(2)排量的估算及范圍  葉片泵的排量主要取決于定子和轉子的寬度、定子的內徑及偏心距（單作用葉片泵）、定子滑道曲面的長、短半徑（雙作用葉片泵）及葉片數、葉片厚度、葉片傾角等。葉片泵排量的近似計算公式見下表。



葉片泵排量的近似計算公式



    已知常見變量葉片泵產品排量范圍為6～120mL/r。雙作用葉片泵產品的排量范圍為0.5～4200mL/r，但常用排量為2.5～300mL/r。

    (3)轉速  常用單作用變量泵的最高轉速約3000r/min，其同時還有最低轉速的限制(一般為600～900r/min)，以保證有足夠的離心力可靠地甩出葉片。小排量的雙作用定量葉片泵的最高轉速達8000～10000r/min，但一般產品只有1500～2000r/min，一般低于齒輪泵。

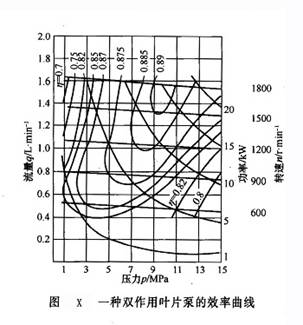

    (4)效率  單作用定量葉片泵在額定工況下的容積效率可達92%；雙作用定量葉片泵在額定工況下的容積效率可超過94%，均略低于齒輪泵，但葉片泵的機械效率一般較高。故兩者的總效率相差無幾。圖X 所示為一種雙作用葉片泵的效率曲線。

    (5)壽命  由于軸承負荷較小和配流盤受力均衡等原因，高壓葉片泵的使用壽命一般均比齒輪泵長，可達5000h以上。

    (6)噪聲  單作用變量葉片泵的噪聲比較高，僅略低于變量柱塞泵。雙作用定量葉片泵的噪聲很低，與內齒輪泵水平相當。

    (7)功率密度  由于雙作用葉片泵單位結構體積中可設置的工作容積較大（“雙作用”的特點），因此在排量相同時，尺寸有可能比齒輪泵更小；但后者許用壓力和轉速較高，且外齒輪泵多用鋁合金殼體，故在功率密度方面仍然是齒輪泵占優勢。

    (8)主要結構參數  對于雙作用定量葉片泵，定子滑道曲面大、小半徑之比一般為R/r=1.06～1.15。增大轉、定子寬度B可減少沿端面的泄漏占總輸出流量的比例，對提高容積效率有利，但B值過大時將使配流窗口中流速過高，壓力損失增大，對于單作用泵還會使軸承受力惡化，一般為B/r=0.45～1。例如，流量為25～200L/min的YB系列葉片泵B=20～40mm。單作用泵的偏心距一般為e/D=0.025～0.03。

    滿足分隔工作容積密封條件的最小葉片數（應取偶數）Z_min=6，從轉子強度考慮，葉片數以少為好，但為了減小流量脈動等，Z值尚須與定子滑道曲面中過渡段的形狀相匹配，一般取2=8～18，并以Z=10和12者為多。為了降低流量脈動，單作用泵的葉片數則應為奇數(常取Z=9～21)。

    葉片厚度在滿足強度要求和工藝可能性的前提下應盡可能地薄，一般為b=1.8～2.5mm。例如，流量為12～200L/min的YB系列葉片泵的葉片厚度b=2.25mm。

    單作用泵的后傾角一般為θ=O°～24°。雙作用泵的葉片前傾角通常為θ=0°～14°。例如，流量為1O～1OOL/min的YB系列葉片泵的葉片前傾角為θ-13°。
