液壓缸的安裝

幾種常用的液壓缸的安裝方式如圖N所示。其中底腳型[圖N(b)]和法蘭型 [圖N(c)]是缸體固定，活塞桿作往復直線運動；耳環型[圖N(a)]和鉸軸型[圖N(d)]則是活塞桿作往復直線運動的同時，以耳環或鉸軸為支點，缸體軸線可擺動。

活塞桿頭部與工作機構的連接方式如圖O所示。

    在實際工程中，選擇哪一種安裝和連接方式，應根據工作機構的運動形式、安裝空間和液壓缸的強度等因素來確定。

    四、液壓缸常見故障的分析和排除方法

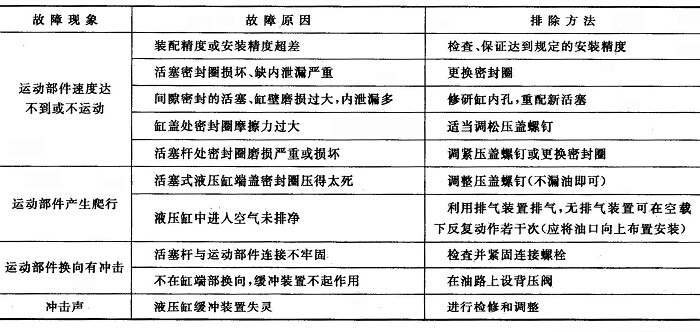

液壓缸常見故障的分析和排除方法見下表。

液壓缸常見故障的分析和排除方法
