電液伺服閥電流顯示電路

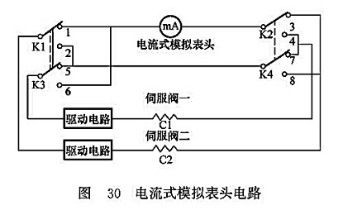

電流式模擬表頭電路（見圖30）直接在把電流式模擬表頭串聯在電路中，在采樣電阻的位置換上電流式模擬表頭。

要用一個模擬表頭顯示兩路電液伺服閥的電流，也需要加入了通道選擇電路。通道選擇電路的功能是：當測量電液伺服閥的電流以電流式模擬表頭串聯在電液伺服閥的電路中，電液伺服閥二的相應部分短接；同理要測量電液伺服閥二的電流時把電流式模擬表頭串聯在電液伺服閥電路中，電液伺服閥的相應部分短接。

實現此功能的通道選擇電路如圖30所示，K1、K2、K3、K4為同一繼電器的4個雙置開關，當K1打到1，K2打到3，K3打到5，K4打到7時，電流式模擬表頭測量電液伺服閥一的電流，電液伺服閥二相應測量部分為短接。

采用電流式模擬表頭的顯示電路使輸入驅動電壓與電液伺服閥輸出電流保持了比例關系，提高了顯示電液伺服閥電流的精度和線性度。
