港口設備_碼頭裝卸橋液壓系統故障分析及排除方法

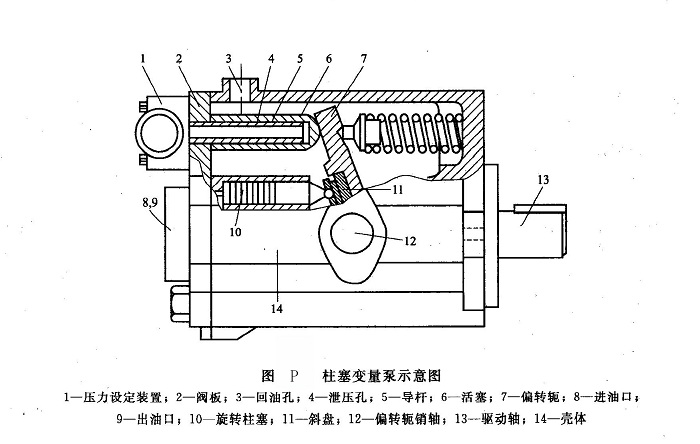

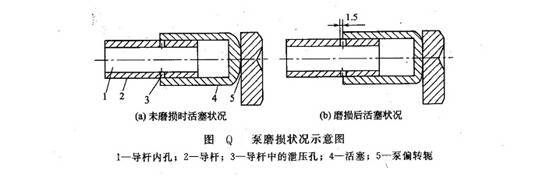

    ①系統配置的液壓泵為PVBS FRSY20-C-10型可調壓柱塞變量泵，其結構如圖P所示。經解體后，發現故障發生在泵流量調節系統部分。正常工作時，泵達到設定壓力，壓力油由圖Q所示的導桿內孔1流入，活塞4在壓力油作用下推動泵偏轉軛5，帶動圖P中斜盤11，使其偏轉角變小，圖P中旋轉柱塞10的工作行程也因而變小，從而泵流量減小。而圖Q中該泵活塞4頭部及泵偏轉軛5相對應處磨損明顯，活塞4頭部半球形處有部分被磨平約0.5mm，偏轉軛5上磨出約1mm深的圓坑，在泵達到設定壓力時，活塞4右移的行程比正常設備長約1.5mm，從而使活塞導桿中的泄壓孔3露出（正常時達到設定壓力泄壓孔不應露出），如圖Q(b)所示，致使過多的壓力油泄出，造成節流發熱。

②查出故障后，將圖Q中活塞4的球頭及泵偏轉軛5磨損處進行補焊，然后磨制成原形狀使其修復。

    ③將修好的泵裝到原設備上，使裝卸橋工作機構投入運行后，工作正常，油溫正常。
